液压自动保压板框高温压滤机

液压自动保压板框高温压滤机「尺寸,图片,型号」

应用范围：广泛应用于化工、石油、制药、制糖、冶金、食品、陶瓷、淀粉等行业固液分离处理。

结构特点：操作方便、劳动强度低，适合用于10-100平方的压滤机。

液压自动保压板框高温压滤机工作原理

液压自动保压板框高温压滤机通过压力变送器检测当前拉板液压系统的油路压力，将其所感知的压力信号转换成PLC能识别的模拟量，从而实现控制拉板的前进与后退。设置的光电开关，让拉板系统在拉板过程或者整个系统运行过程中都可以实现即时暂停/恢复，让操作过程更加人性化。

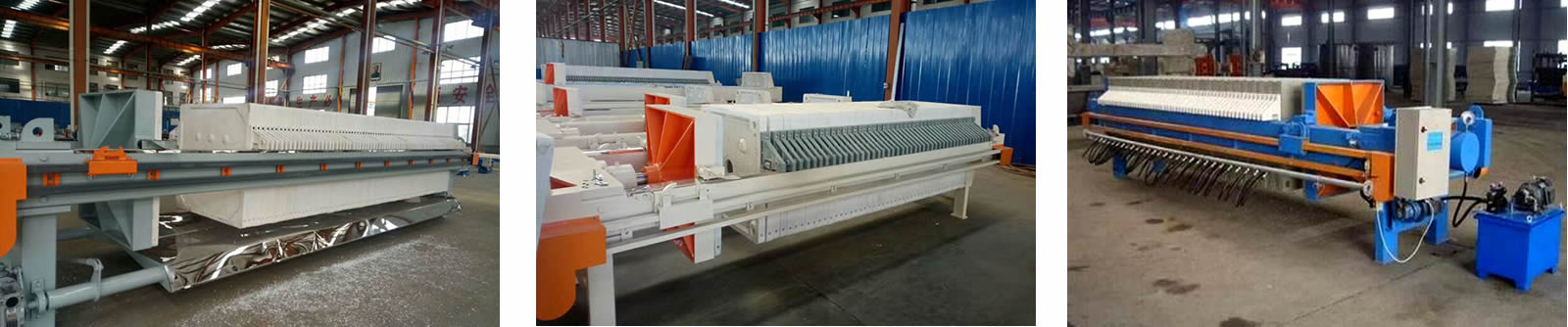

液压自动保压板框高温压滤机

液压自动保压板框高温压滤机技术参数

液压自动保压箱式高温压滤机技术参数

规格型号	过滤面积㎡	板外尺寸 mm	滤饼厚度 mm	滤室容积 L	滤饼数量 pcs	过滤压力 Mpa	电机功率 Kw	整机质量 Kg	外形尺寸长×宽×高 mm	地基尺寸 mm
规格型号	过滤面积㎡	板外尺寸 mm	滤饼厚度 mm	滤室容积 L	滤饼数量 pcs	过滤压力 Mpa	电机功率 Kw	整机质量 Kg	外形尺寸长×宽×高 mm	L	B	D	H
X(AM)Y4/450-30U	4	500 × 500	30	60	9	0.6	2.2	860	1950×700×900	1450	350	700	650
X(AM)Y6/450-30U	6			91	14			910	2200×700×900	1700
X(AM)Y8/450-30U	8			121	19			960	2450×700×900	1950
X(AM)Y10/450-30U	10			151	24			1010	2700×700×900	2200
X(AM)Y12/450-30U	12			182	29			1060	2950×700×900	2450
X(AM)Y15/450-30U	15			225	36			1130	3300×700×900	2800
X(AM)Y16/450-30U	16			243	39			1160	3450×700×900	2950
X(AM)Y15/630-30U	15	700 × 700		226	18	0.6	2.2	1725	2840x900x1100	2190	500	910	720
X(AM)Y20/630-30U	20			297	24			1993	3140x900x1100	2490
X(AM)Y30/630-30U	30			452	37			2360	3790x900x1100	3140
X(AM)Y40/630-30U	40			595	49			2788	4390x900x1100	3740
X(AM)Y30/800-30U	30	800 × 800		451	28	0.6	2.2	2170	3700x1400x1300	2880	600	1000	820
X(AM)Y40/800-30U	40			606	38			2450	4300x1400x1300	3480
X(AM)Y50/800-30U	50			748	47			2700	4840x1400x1300	4020
X(AM)Y60/800-30U	60			902	57			2980	5440x1400x1300	4620
X(AM)Y70/800-30U	70			1056	67			3250	6040x1400x1300	5220
X(AM)Y30/870-30U	30	870 × 870		460	23	0.6	2.2	2580	3380x1300x1300	2505	650	1200	815
X(AM)Y40/870-30U	40			595	30			2925	3770x1300x1300	2890
X(AM)Y50/870-30U	50			748	39			3318	4210x1300x1300	3330
X(AM)Y60/870-30U	60			902	46			3712	4650x1300x1300	3770
X(AM)Y70/870-30U	70			1056	54			4106	5080x1300x1300	4210
X(AM)Y80/870-30U	80			1210	62			4561	5520x1300x1300	4650

法兰尺寸表

型号	D	D1	D2	n-M	d	d 1	d 1	n-M
450	140	110	45	4-Φ14	140	110	45	4-Φ14
630	185	145	69	4-Φ18	140	110	45	4-Φ18
800	185	145	69	8-Φ18	165	125	60	4-Φ18
1000	185	145	89	8-Φ18	165	125	60	4-Φ18
1250	220	180	89	8-Φ18	185	145	65	4-Φ18
1500	285	240	156	8-Φ23	185	145	65	4-Φ18

液压自动保压板框高温压滤机技术参数

规格型号	过滤面积㎡	板外尺寸 mm	滤饼厚度 mm	滤室容积 L	滤板数量 pcs	滤框数量 pcs	过滤压力 Mpa	电机功率 Kw	整机质量 Kg	外形尺寸长×宽×高 mm	地基尺寸 mm
规格型号	过滤面积㎡	板外尺寸 mm	滤饼厚度 mm	滤室容积 L	滤板数量 pcs	滤框数量 pcs	过滤压力 Mpa	电机功率 Kw	整机质量 Kg	外形尺寸长×宽×高 mm	L	B	D	H
B(AM)B(AM)	4	510 × 510	30	60	9	10	0.6	2.2	860	2080×800×900	1530	350	800	650
B(AM)Y6/450-30U	6			91	14	15			910	2380x800x900	1830
B(AM)Y8/450-30U	8			121	19	20			960	2680x800x900	2130
B(AM)Y10/450-30U	10			151	24	25			1010	2980x800x900	2430
B(AM)Y12/450-30U	12			182	29	30			1060	3280x800x900	2730
B(AM)Y15/450-30U	15			225	36	37			1130	3700x800x900	3150
B(AM)Y16/450-30U	16			243	39	40	0.6	2.2	1160	3880x800x900	3330
B(AM)Y15/630-30U	15	710 × 710		226	18	19			1725	2950x1200x1100	2360	500	910	720
B(AM)Y20/630-30U	20			297	24	25			1993	3300x1200x1100	2720
B(AM)Y30/630-30U	30			452	37	38			2360	4100x1200x1100	3500
B(AM)Y40/630-30U	40			595	49	50			2788	4800x1200x1100	4220
B(AM)Y30/800-30U	30	890 × 890	35	538	23	24	0.5	2.2	2580	3670x1385x1300	2850	650	1270	815
B(AM)Y40/800-30U	40			694	30	31			2925	4150x1385x1300	3340
B(AM)Y50/800-30U	50			873	38	39			3318	4810x1385x1300	3890
B(AM)Y60/800-30U	60			1053	46	47			3712	5270x1385x1300	4450
B(AM)Y70/800-30U	70			1232	54	55			4106	5830x1385x1300	5010
B(AM)Y80/800-30U	80			1411	62	63			4561	6390x1385x1300	5570
