铸铁厢式高温滤油压滤机

铸铁厢式高温滤油压滤机「尺寸,图片,型号」

应用范围：广泛应用于化工、石油、制药、制糖、冶金、食品、陶瓷、淀粉等行业固液分离处理。

结构特点：滤板强度高、承受过滤压力大、耐高温、过滤速度快、滤饼水份低、卸料快、使用寿命长等特点。

铸铁厢式高温滤油压滤机工作原理

铸铁板框式压滤机，是由优质铸铁或球墨铸铁精密铸造而成。其主要特点是耐高温、使用寿命长。我们可根据所处理物料的类型，为您提供合适的选型。

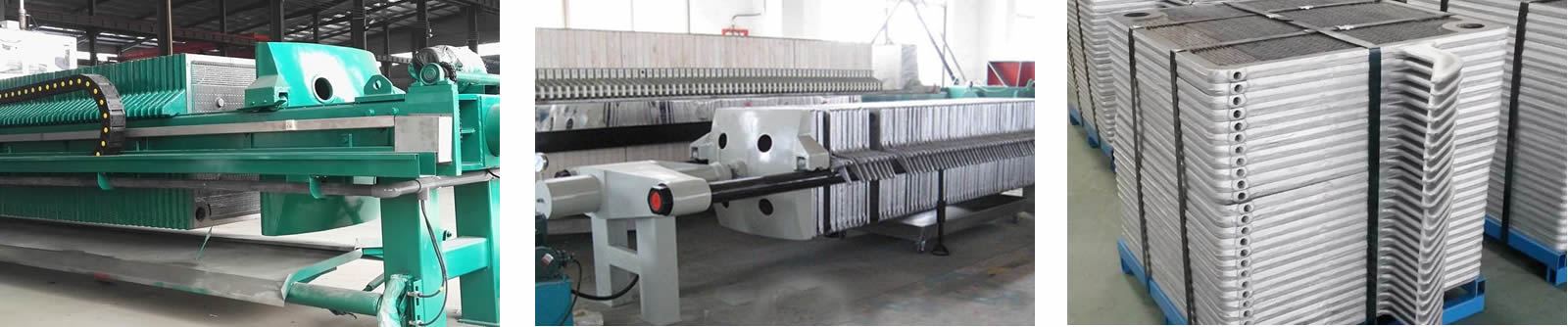

铸铁厢式高温滤油压滤机

铸铁厢式高温滤油压滤机技术参数

铸铁板框高温滤油压滤机技术参数

规格型号	过滤面积㎡	板外尺寸 mm	滤饼厚度 mm	滤室容积 L	滤饼数量 pcs	过滤压力 Mpa	电机功率 Kw	整机质量 Kg	外形尺寸长×宽×高 mm	地基尺寸 mm
规格型号	过滤面积㎡	板外尺寸 mm	滤饼厚度 mm	滤室容积 L	滤饼数量 pcs	过滤压力 Mpa	电机功率 Kw	整机质量 Kg	外形尺寸长×宽×高 mm	L	B	D	H
X(AM)Y4/450-30U	4	500 × 500	30	60	9	0.6	2.2	860	1950×700×900	1450	350	700	650
X(AM)Y6/450-30U	6			91	14			910	2200×700×900	1700
X(AM)Y8/450-30U	8			121	19			960	2450×700×900	1950
X(AM)Y10/450-30U	10			151	24			1010	2700×700×900	2200
X(AM)Y12/450-30U	12			182	29			1060	2950×700×900	2450
X(AM)Y15/450-30U	15			225	36			1130	3300×700×900	2800
X(AM)Y16/450-30U	16			243	39			1160	3450×700×900	2950
X(AM)Y15/630-30U	15	700 × 700		226	18	0.6	2.2	1725	2840x900x1100	2190	500	910	720
X(AM)Y20/630-30U	20			297	24			1993	3140x900x1100	2490
X(AM)Y30/630-30U	30			452	37			2360	3790x900x1100	3140
X(AM)Y40/630-30U	40			595	49			2788	4390x900x1100	3740
X(AM)Y30/800-30U	30	800 × 800		451	28	0.6	2.2	2170	3700x1400x1300	2880	600	1000	820
X(AM)Y40/800-30U	40			606	38			2450	4300x1400x1300	3480
X(AM)Y50/800-30U	50			748	47			2700	4840x1400x1300	4020
X(AM)Y60/800-30U	60			902	57			2980	5440x1400x1300	4620
X(AM)Y70/800-30U	70			1056	67			3250	6040x1400x1300	5220
X(AM)Y30/870-30U	30	870 × 870		460	23	0.6	2.2	2580	3380x1300x1300	2505	650	1200	815
X(AM)Y40/870-30U	40			595	30			2925	3770x1300x1300	2890
X(AM)Y50/870-30U	50			748	39			3318	4210x1300x1300	3330
X(AM)Y60/870-30U	60			902	46			3712	4650x1300x1300	3770
X(AM)Y70/870-30U	70			1056	54			4106	5080x1300x1300	4210
X(AM)Y80/870-30U	80			1210	62			4561	5520x1300x1300	4650

法兰尺寸表

型号	D	D1	D2	n-M	d	d 1	d 1	n-M
450	140	110	45	4-Φ14	140	110	45	4-Φ14
630	185	145	69	4-Φ18	140	110	45	4-Φ18
800	185	145	69	8-Φ18	165	125	60	4-Φ18
1000	185	145	89	8-Φ18	165	125	60	4-Φ18
1250	220	180	89	8-Φ18	185	145	65	4-Φ18
1500	285	240	156	8-Φ23	185	145	65	4-Φ18
